CSV Katup Solenoid
Katup yang dikendalikan secara elektrik CSV digunakan sebagai elemen kontrol yang berfungsi untuk memisahkan dan menghubungkan bagian-bagian mandiri dari sirkuit pelumasan dan hidraulik bercabang yang beroperasi dengan oli dan gemuk plastis. Pada katup konvensional, gemuk cenderung menempel di sini dan menyebabkan penyumbatan. Konstruksi katup CSV mendahului dan mencegah fenomena ini. Katup solenoid CSV cocok untuk semua jenis sistem pelumasan terpusat, yang memungkinkan peningkatan variabilitas mode fungsional dari sirkuit kontrol yang lebih rumit dengan pemisahan dan penyambungan cabang yang dikendalikan secara eksternal yang memerlukan laju pelumasan yang berbeda.
Informasi Teknis Katup Solenoid CSV
DATA TEKNIS | |
Tekanan kerja maksimum | 400 bar |
Aliran pelumas maksimum | 15 000 cm³/min |
Deskripsi | katup 2/2, NC (normalnya tertutup) atau NO (normalnya terbuka), katup 3/2, katup 4/2 NC atau NO |
Tegangan operasi nominal | 24V DC, 110V AC, 230V AC, 50/60Hz |
Sambungan pipa masuk dan keluar | G1/4", G1/2", G3/8", G3/4" |
Pelumas | oli, gemuk maks. NLGI-2 |
Gambar Teknik Katup Solenoid CSV

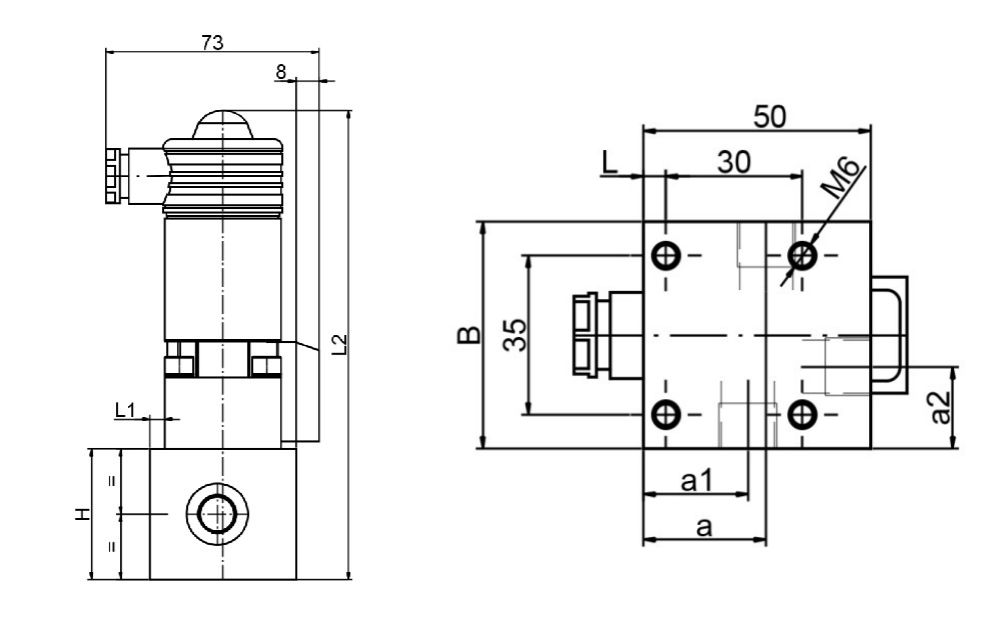

CSV-R、S、Z:
Dimensi (mm)

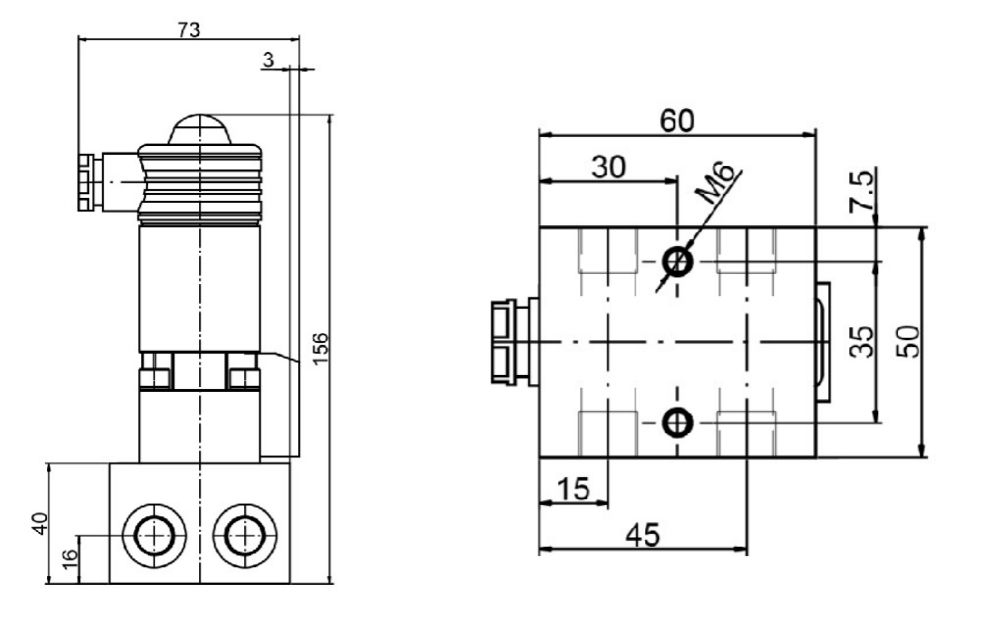

CSV-G:
Dimensi (mm)

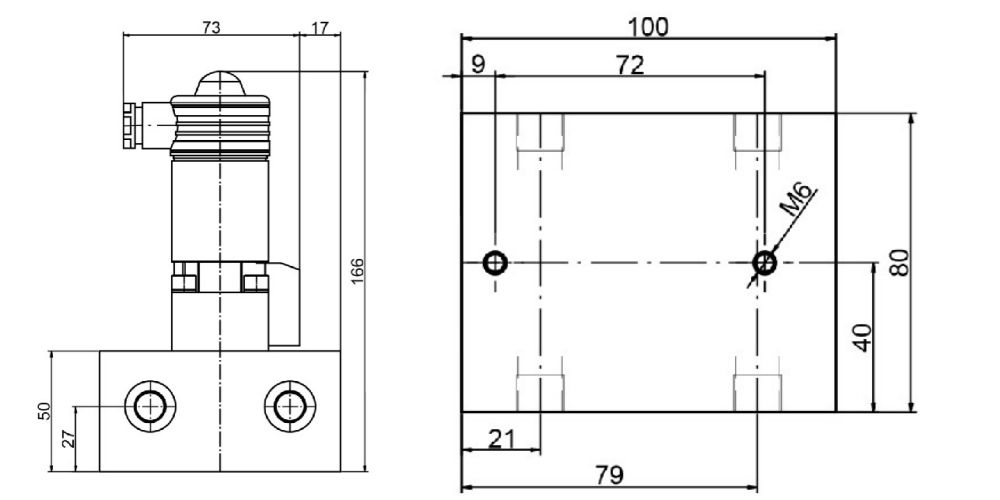

CSV-W:
Dimensi (mm)
Prinsip Pengoperasian Katup Solenoid CSV
Katup solenoid adalah katup yang elemen kontrolnya adalah elektromagnet yang bergerak melalui koil ketika sinyal listrik berubah, menggerakkan katup ke posisi terbuka atau tertutup, yang membuka atau menutup aliran media kerja melalui katup dalam sirkuit pelumasan dan hidraulik.
Katup solenoid adalah katup, yang elemen kontrolnya adalah elektromagnet, yang melalui koil menggerakkan katup ke posisi terbuka atau tertutup saat perubahan sinyal listrik, mengalir melalui katup dalam sirkuit pelumasan atau hidraulik.
Katup dapat berada pada posisi dasar (tanpa sinyal listrik) terbuka (NO) atau tertutup (NC).
Karakteristik Katup Solenoid CSV
Struktur unik mencegah gemuk membeku
Respons cepat
Perawatan mudah
